Suivi de mon premier assemblage.

[jul52]

Bon on la refait
Je mets la grille de l'alimentation, donc le ventilo, en direction de la grille du dessous du boîtier. Désolé mais les explications du boîtier sont quasi nul. J'ai cherché sur le site mais rien de plus.
J'ai aussi deux ventilos du boitier que je sais pas ou brancher.??
Merci

Je ne sais pas si c'est une question mais oui en direction de la grille du dessous.
Pour les ventilos, as tu un rheobus ? sinon sur la carte mère si 3 pin ou si tu as un adaptateur sur l'alimentation.




Uploaded with ImageShack.us


Attends une confirmation de membres plus éclairés mais je ne pense pas dire de conneries.

[sixmoonu]

Merci jul il faut donc que je retourne mon alim.
Pour le reste je m' y remettrai dimanche soir en espérant avoir tous les éléments de réponse. Bon week end et encore merci.

[sixmoonu]

Bonsoir,
voici quelques photos.

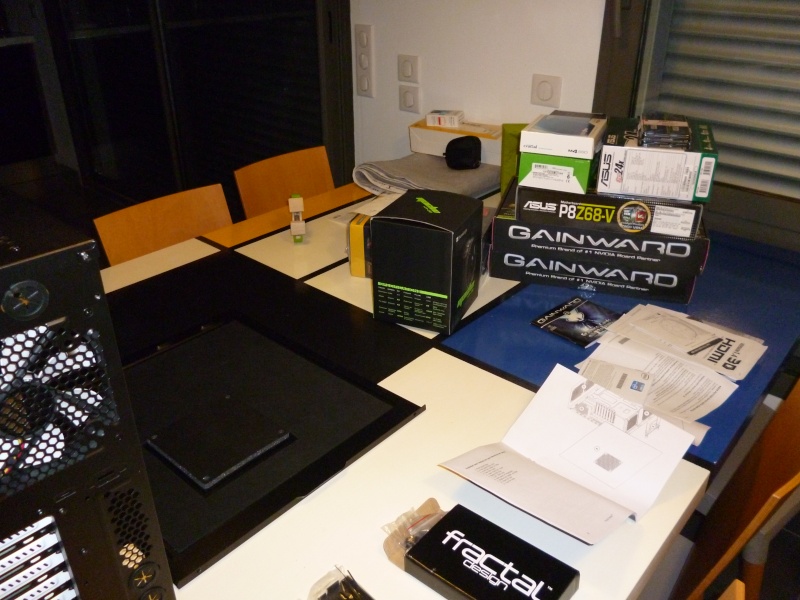

C'est parti !

[/url][/img]

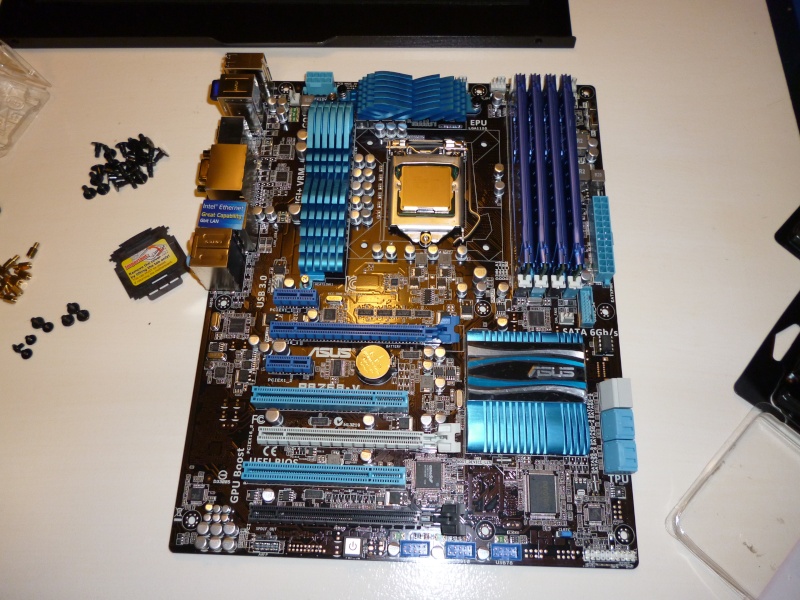

Processeur + RAM posé
[/url][/img]


Les difficultés commencent :

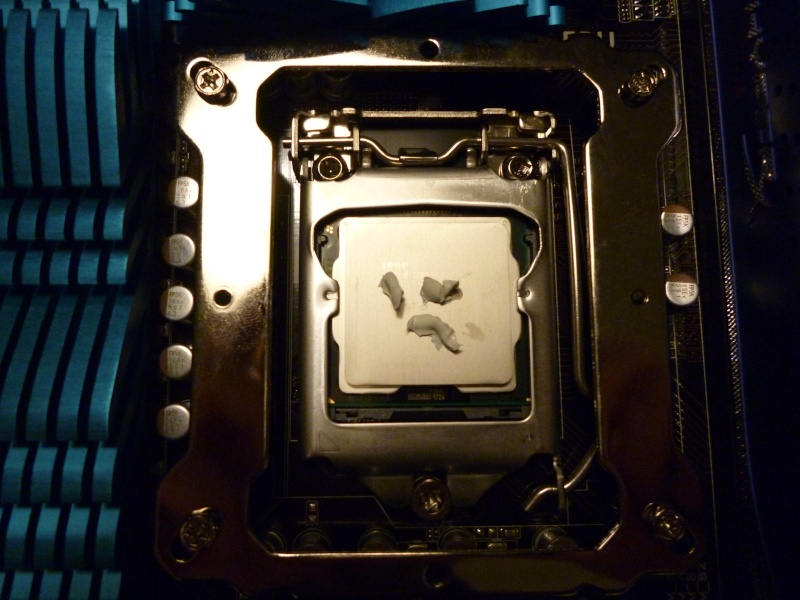

les 3 grains de riz !

[/url][/img]

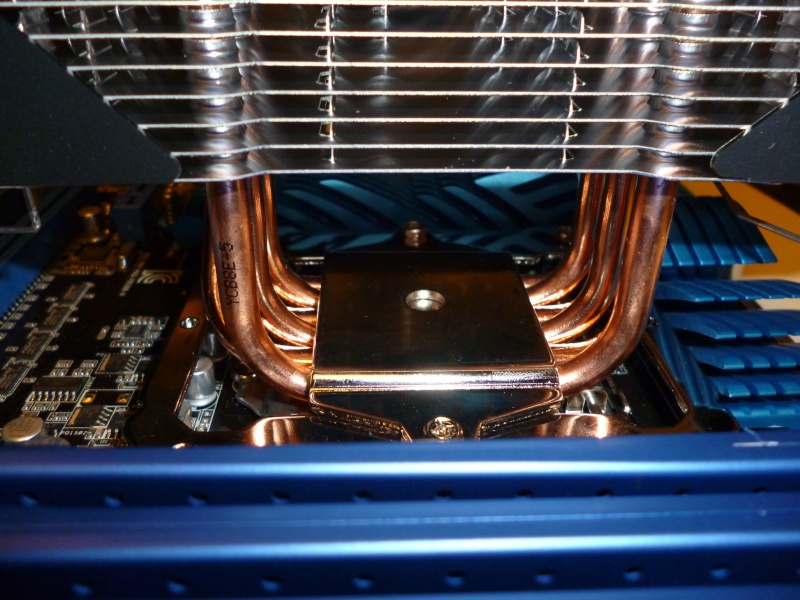

vis galere à serrer !
[/url][/img]

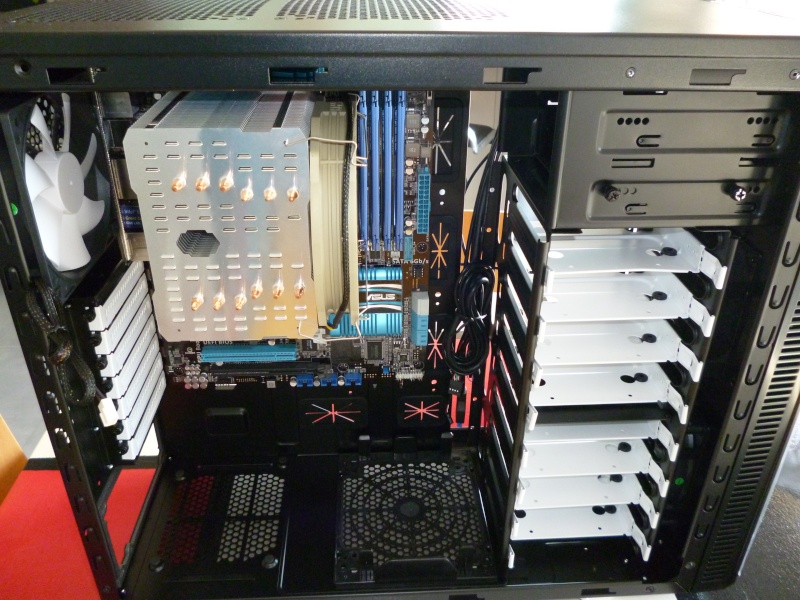

ça y est c'est monté !
[/url][/img]
[/url][/img]

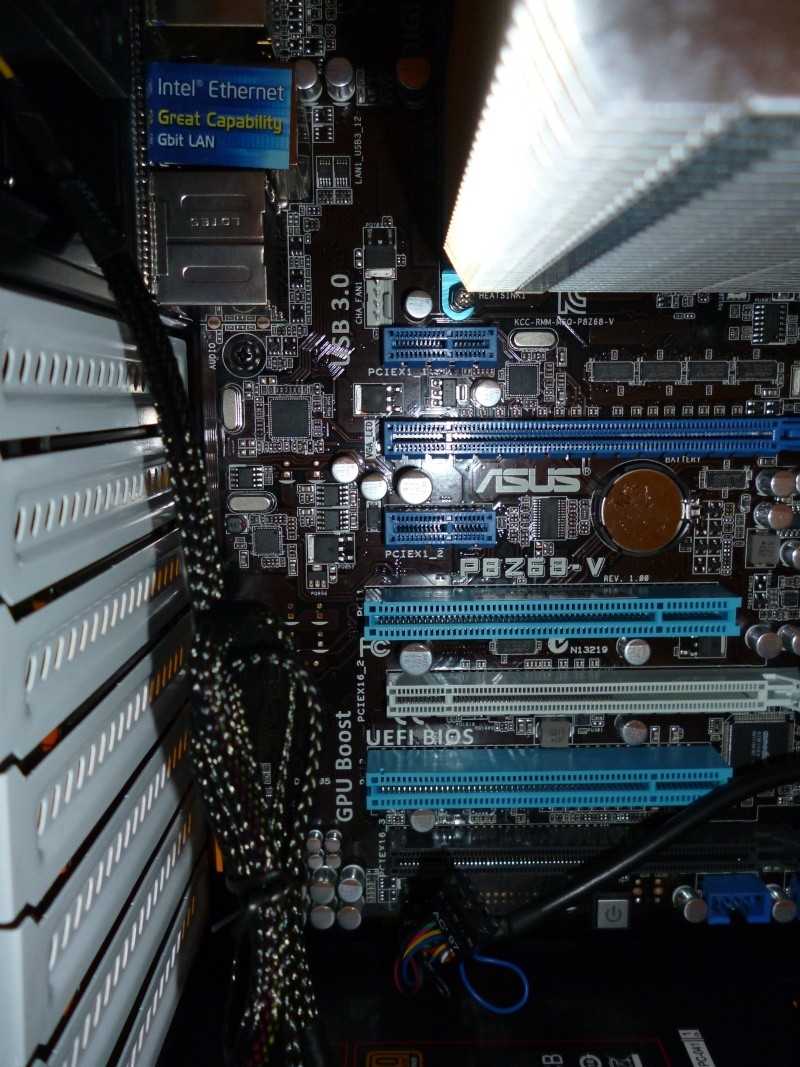

CM fixée
[/url][/img]

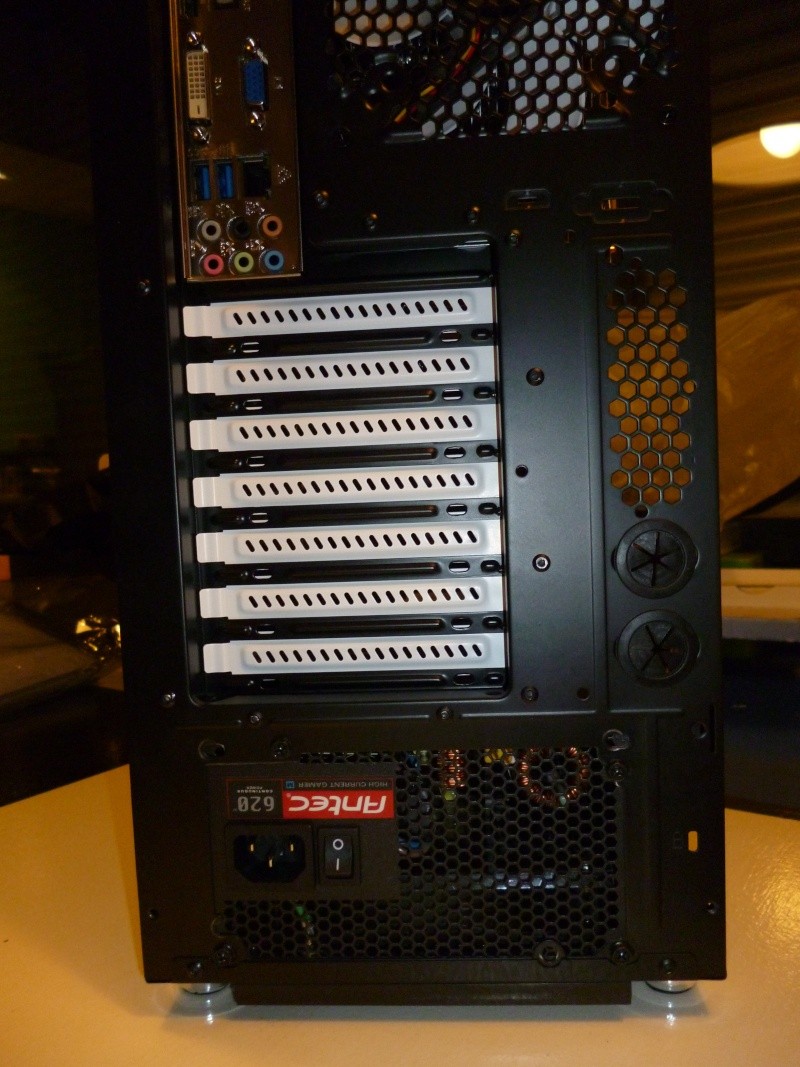

ALim posée et branchée :

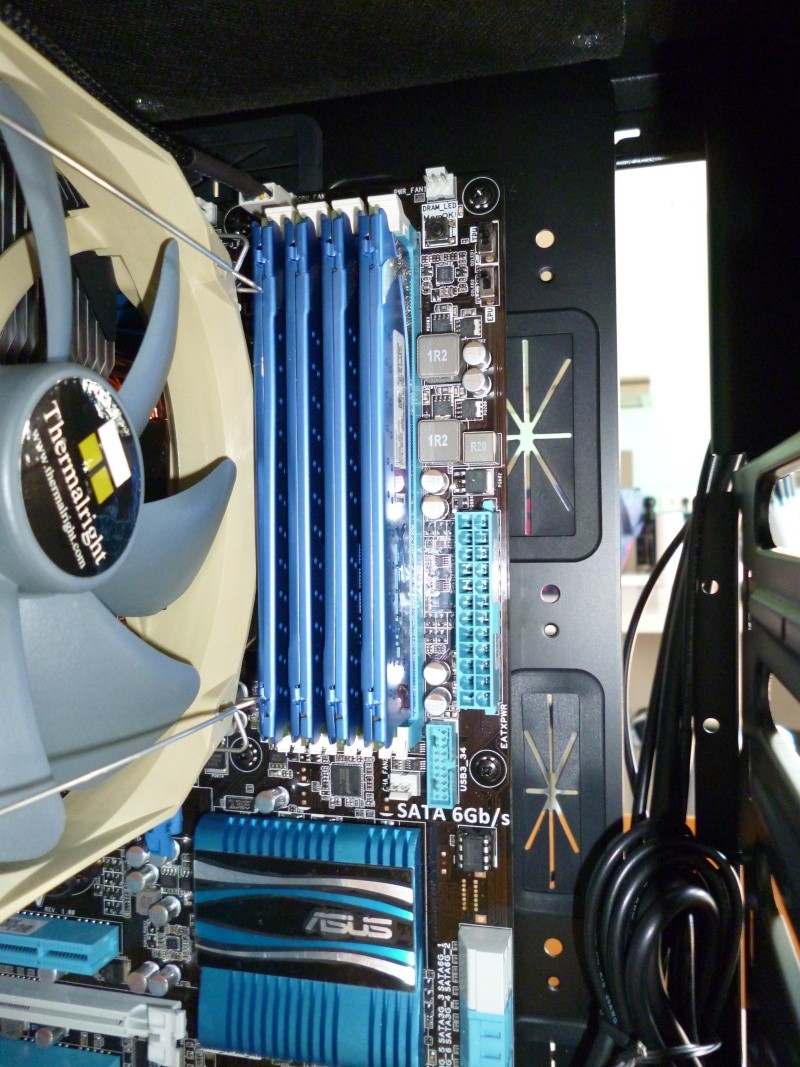

pour l'instant connecté uniquement a la CM sur les prises d'alimentation ATX, 24 et 8 pins (difficile d'accès avec le macho au milieu).

[/url][/img]

JE n'ai toujours pas trouvé de manuel pour le boitier, j'ai des ventilos que je ne sais pas brancher, a priori pas de rhéobus.
Mais j'ai sur la CM, 1 Pwr Fan 1, pwr Fan 2, cha Fan 1 et cha Fan 2. avec ça ça doit le faire, les CHA je pense non?

Avant de continuer je souhaiterais savoir brancher tout ça.
Demain les DDs et les CG.

au fait dois je installer le Fan controller ?

Merci et bonne soirée.

[NB91]

Cool je vois que le matos est arrivé

Pour ce qui est des ventilateurs c'est très simple: ils se branchent tous en 3 pins, et tu as plein de prises 3 pins sur la CM, branche un ventilo par prise, sur la prise la plus proche.
Le ventilateur du ventirad se branche sur la prise CPU_FAN qui, elle, est en 4 pins.

Je vois que beaucoup de gens ont du mal avec mon conseil pour la pâte thermique, ce que je veux dire c'est une grosse goutte de la taille de 3 grains de riz au centre.
En tout cas je pense que tu en as étalé assez

Tu pourras réguler tout ça via un logiciel plus tard (sauf pour la prise PWR_Fan si mes souvenirs sont bons).

[Valeuh]

Sympathique tout ça.

[sixmoonu]

bonjour,

Le branchement et la fixation d'un SSD sont les mêmes que pour un HDD standard sauf qu'il faut en premier le fixer dans un adaptateur pour 2.5" (fourni avec ton boitier). L'adaptateur sera ensuite fixé dans un emplacement de ta cage pour HDD.
Donc:
1- fixer le SSD dans l'adaptateur
2- fixer l'adaptateur+SSD dans la cage
3- replacer la cage
4- brancher le SSD (alimentation et câble SATA)

a quoi ressemble l'adaptateur ? ou le trouver? il est déja dans le boitier?

Merci NB91 pour tes réponses, mais tu me conseil d'installer le fan controller ou d'utiliser un logiciel j'ai pas tout compris.

une fois tout installé, vous me sonseiller de faire quoi ? je mets le jus et regarde si les voyants led de la carte sont ok?
ou il y a quelques verifs a faire auparavant ?

Merci a+

[sixmoonu]

a priori, si je comprends bien, le SSD s'attache avec des vis spéciaux, pas besoin d'adaptateur.

[/url][/img]

[Valeuh]

Non. Faut prendre l'adaptateur 2.5 qui se met dans le 3.5.

[sixmoonu]

Je ne vois pas d'adaptateur, il est livré avec le boîtier?

[Idir.meddour]

J'ai moi même un Fractal depuis peu, et voila une image pour que tu vois comment mettre ton SSD sur le rack pour 3,5", pas besoin d'adaptateur, et sur la petite boite que fourni fractal Design avec le R3, tu peut voir écrit dessus qu'il y a des vis pour SSD !

[Valeuh]

Quand je disais adaptateur je parlais en effet des vises et trou prévu pour du 2.5.

[sixmoonu]

Merci bcp idir, une petite photo y a pas plus clair.
Si je peux me permettre ce n'est pas les vis preconisés que tu as mis, mais bon ça doit le faire aussi.
J'ai donc un ssd et un sata a brancher, je les branche en sata 6gb?

[Idir.meddour]

Eh bien vérifié si ton SSD es bien 6gb/s et branche le, mais bon si c'est pas le cas autant les brancher sur le 3gb/s ! Mais je crois bien qu'il ai bien en 6gb/s d'ailleurs sa m'étonnerait qu'il le soit pas !

Et concernant les vis je sais bien que c'est pas celle la, mais la photo n'est pas de moi j'avais la fleme de mettre une des mienne, c'est pour sa que je t'avais dit de vérifier sur la boite !

[sixmoonu]

Bonsoir
Ça y est tt est dans la bête!
Pouvez vs m'aider en ce qui concerne les alimentations?
Les des sont branchés avec 1 meme cable sata fourni avec l'alim.
Le lecteur DVD avec l'autre câble sa ta.
Je ne sais pas comment alimenter les deux cartes graphiques? Help please.

Fan controller???
Comment je procédé a la mise en marche? Des vérifications faire?
Bon beh j'espere que vous m'aiderez afinaliser tt ça, merci.

[Kilou]

Bonsoir
Ça y est tt est dans la bête!
Pouvez vs m'aider en ce qui concerne les alimentations?
Les des sont branchés avec 1 meme cable sata fourni avec l'alim.

cable sata c'est ceux que tu branches à la cm, mais bon ça y ressemble un peu

Je ne sais pas comment alimenter les deux cartes graphiques? Help please.

Bah les cg tu les alimentes avec les 6 pins... t'as pas 36 câbles tu vois bien lesquels rentrent !

Fan controller???

Tu branches soit sur la cm, soit en molex selon ton ventilo ( les blanches )

Comment je procédé a la mise en marche?

Appuye sur le gros bouton
