Retour expérience et aide

[sethkid]

Voilou j'ai enfin tout reçu et me suis donc lancé dans l'assemblage.

Je pense avoir tout bien mis mais par conre je dois avouer que je prends flippe en voyant tout ces fils et pièces qui me restes.....

J'ai peur de faire des conneries je vous post quelques photos et si je pouvais avoir un peu d aide merci bien



Uploaded with ImageShack.us


Uploaded with ImageShack.us



Uploaded with ImageShack.us



Uploaded with ImageShack.us

Jusque là tout va bien j'ai monté la cg et l'alim mais a la vue de tout ces fils


Uploaded with ImageShack.us

et toutes ces pieces que faire



Uploaded with ImageShack.us



Uploaded with ImageShack.us



Uploaded with ImageShack.us

Voila désolé je préfère demander plus tôt que de faire une boulette et de plus pas trop les moyens de recommander des pièces si je fais le con

[Valeuh]

C'est normal qu'il te reste plein de câble ^^

J'ai le même boitier que toi et tout ce qui sert pas je l'ai mis dans le cache câble derrière.

petit-retour-t12884.html

[sethkid]

Ok donc y a pleins de pièces qui servent po ( ils ont cas pas en mettre autant!!!!!)

Le soucis j'ai peur de brancher les fils aux mauvais endroits y en a tellement

[Valeuh]

C'est simple si sa rentre pas c'est que sa doit pas aller la lol

Et surtout ne force jamais.

[exdeath]

Ok donc y a pleins de pièces qui servent po ( ils ont cas pas en mettre autant!!!!!)

Elles ne te servent pas à toi, mais elle servent à d'autres config

Pour le branchement c'est simple...
Le 24 pins, tu l'as branché OK
Le 8 pins, atx/esp 12volts qui alimente le processeur, je le vois pas sur ta photo.
ensuite tu branche un câble sata entre chaque disque dur/graveur et ta carte mère, + 1 câble d'alimentation.
Tu branches 2 x PCI-E 6 pins sur ta carte graphique.
Tu dois avoir un cable hd audio qui part de la façade du boitier et que tu dois brancher en bas à gauche de ta carte mère.
Ensuite il ne te reste plus que le bouton power, les power led et hdd led, et les usb en façade.

Ton PC ne risque rien, si tu te plantes dans les branchements, au pire ça ne démarre pas.

[exdeath]

C'est pour te faciliter l'installation des prises en façade.
Dans les câbles qui pendouille de ton boitier, tu regardes tu dois avoir power led, hdd led.
Tu les branches là dessus, et ensuite celui là tu le branches dans la parie blanches en bas de ta carte mère qui porte les même noms.
Regarde dans ton manuel c'est tout indiqué.



Ca c'est le speaker, c'est lui qui permet à ta carte mère de faire bip bip quand elle est pas heureuse.
Tu le branches sur la prise Speaker.

[sethkid]

Merci pour les infos je continu a monter

[sethkid]

Le 8 pins, atx/esp 12volts qui alimente le processeur, je le vois pas sur ta photo.

Uploaded with ImageShack.us

celui là? si oui sur la carte mère je ne peux brancher qu'une broche l'autre est bouché



Uploaded with ImageShack.us

donc j'enlève le cache ou ne pose qu'une broche?

[miap]

si j'ai bien vus, ton ventirad est monter à l'enver , comme c'est un montage avec 2 ventilos ( push-pull) ils doivent être disposer de la façon suivante :
1 ventillo aspire de l'air et l'envoie sur le rad , l'autre aspire l'air du rad pour l'envoyer sur un ventilo d'extraction du boitier, soit celui de derrière , soit celui du haut.

dans se sens sa aspire


dans celui là sa souffle

donc j'enlève le cache ou ne pose qu'une broche?

enlève le cache et met toutes les broches ( bon courrage car c'est pas forcément très accessible )

[sethkid]

alors j ai changé le ventilateur un dans chaque sens, le cable 8 pins, atx/esp 12volts aussi.



Uploaded with ImageShack.us



Uploaded with ImageShack.us



Uploaded with ImageShack.us

C'est pour te faciliter l'installation des prises en façade.
Dans les câbles qui pendouille de ton boitier, tu regardes tu dois avoir power led, hdd led.
Tu les branches là dessus, et ensuite celui là tu le branches dans la parie blanches en bas de ta carte mère qui porte les même noms.
Regarde dans ton manuel c'est tout indiqué.
Ca c'est le speaker, c'est lui qui permet à ta carte mère de faire bip bip quand elle est pas heureuse.
Tu le branches sur la prise Speaker.

Uploaded with ImageShack.us

ensuite tu branche un câble sata entre chaque disque dur/graveur et ta carte mère, + 1 câble d'alimentation.
Tu branches 2 x PCI-E 6 pins sur ta carte graphique

pour les câbles sata c'est bon par contre l alim c'est direct entre une périphérique et l'alimentation ou faut passer par la carte mère?
2 x PCI-E 6 pins sur ta carte graphique ça ressemble a quoi?

Sorry j'arrête pas avec mes questions mais je préfère passer pour un con et apprendre plus tôt que rien demander^^

[exdeath]

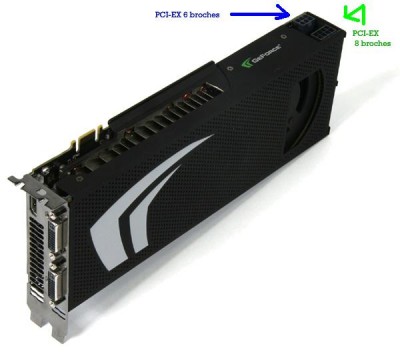

2 x PCI-E 6 pins sur ta carte graphique ça ressemble a quoi?

à ça :



C'est marqué PCI-E dessus.

pour les câbles sata c'est bon par contre l alim c'est direct entre une périphérique et l'alimentation ou faut passer par la carte mère?

Directement de l'alimentation vers le périphérique à alimenter.
avec soit une prise d'alimentation Sata soit une molex :

[miap]

pour les câbles sata c'est bon par contre l alim c'est direct entre une périphérique et l'alimentation ou faut passer par la carte mère?

pour les hdd et graveur c'est cette connectique :

si l'alimentation se fait via un port sata:



ou via une prise molex ( toujours de l'alim) :

chose rare maintenant

ces deux prises disposent de détrompeur donc si sa force regarde bien

2 x PCI-E 6 pins sur ta carte graphique ça ressemble a quoi?

[sethkid]

merci ça avance, sinon j'ai deux câbles j ai beau chercher je vois pas ou les brancher



Uploaded with ImageShack.us

ac'97 et hd audio

[lp59191]

Le AC 97 ne te servira pas mais le HD c'est en bas a gauche c'est pour les prise son et micro devant ta tour

[dex]

Salut
C'est bon tu tiens le bon bout.

merci ça avance, sinon j'ai deux câbles j ai beau chercher je vois pas ou les brancher



Uploaded with ImageShack.us

ac'97 et hd audio

Ca ce branche sur la carte mère et seulement un des 2, autant choisir le HDaudio, et pour la position du connecteur sur la cm, ça doit être indiquer dans le manuel si tu trouves pas juste en regardant.
